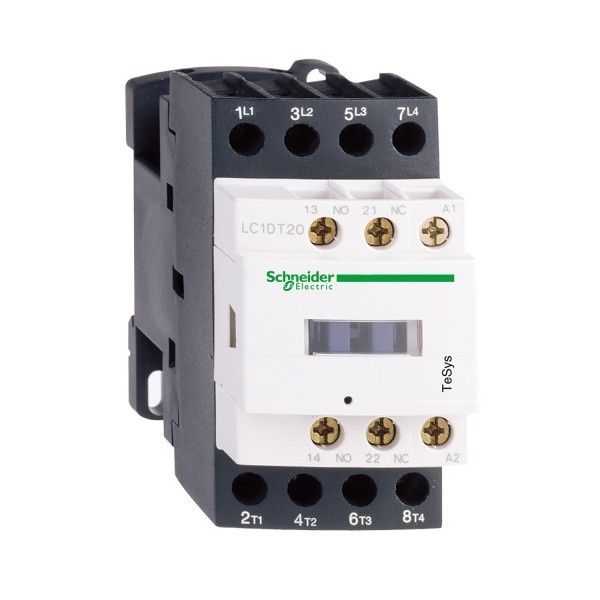

LC1D098BL Stycznik mocy TeSys D AC3 20A 4P 2 NO+NC Zaciski śrubowe
Nowy

LC1D098BL Stycznik mocy TeSys D AC3 20A 4P 2 NO+NC Zaciski śrubowe

Stycznik mocy posiadający pary styków NO i NC, stosowany do sterowania silnikami oraz obciążeń rezystancyjnych. Wersja o podwójnych stykach NO i NC oraz niskim poborze prądu sterującego

BRAK - oczekiwanie na dostawę
LC1D098BL
Schneider Electric

Cena

360,39 zł 293.00 zł netto
293 netto
Brutto
Ilość

Stycznik mocy z serii TeSys D

  • Parametry podstawowe
Znamionowy prąd łączeniowy 20 A
Napięcie sterujące 110 V DC
  • Parametry uzupełniające
Kategoria przepięciowa III
Irms znamionowy prąd załączany

250 A przy 440 V dla obwodu zasilającego zgodnie z IEC 60947

140 A prąd przemienny dla obwodu sygnalizacyjnego zgodnie z IEC 60947-5-1

250 A prąd stały dla obwodu sygnalizacyjnego zgodnie z IEC 60947-5-1

Znamionowy prąd krótkotrwały wytrzymany

30 A przy <40 °C - 10min dla obwodu zasilającego

61 A przy <40 °C - 1min dla obwodu zasilającego

105 A przy <40 °C - 10s dla obwodu zasilającego

210 A przy <40 °C - 1s dla obwodu zasilającego

100 A - 1s dla obwodu sygnalizacyjnego

120 A - 500ms dla obwodu sygnalizacyjnego

140 A - 100ms dla obwodu sygnalizacyjnego

Trwałość elektryczna

0,3 Mcykli przy 25 A AC-1 Ue<=440V

Trwałość mechaniczna 30 Mcykli
  • Parametry fizyczne
Wielkość 85 x 45 x 99 mm
Masa 0,525 kg
  • Środowisko pracy
Teperatura otoczenia od -40°C do 60°C
Stopień ochrony IP IP20 zgodnie z VDE 0106
Normy

CSA C22.2 No 60947-4-1

CSA C22.2 No 60947-5-1

EN 60947-4-1

EN 60947-5-1

IEC 60947-4-1

IEC 60947-5-1

UL 60947-5-1

UL 60947-4-1

GB/T 14048.4

Certyfikaty

UL

CSA

CCC

UKCA

EAC

CB

EU-RO-MR by DNV-GL

LC1D098BL

Opis

Prąd
20 A
